TPO防水卷材適用于輕型鋼結(jié)構(gòu)屋面，配合合理的層次設(shè)計(jì)和合格施工質(zhì)量，既達(dá)到減輕屋面重量，又有極佳的節(jié)能效果，是大型工業(yè)廠房、公用建筑等屋面防水極佳材料，受到市場(chǎng)熱捧。那么TPO防水卷材究竟是一種什么樣的防水材料呢？

一、TPO防水卷材原理

TPO防水卷材是一種新的環(huán)保型高分子防水材料，采用現(xiàn)代工藝水平的聚合物生產(chǎn)技術(shù)，由PP、PE和EPR共混反應(yīng)所得的聚合物。這種材料并不是單純的共混物，而是一個(gè)均勻分布的共聚連續(xù)相，有一系列獨(dú)特的性能，如較高的彈性、拉伸強(qiáng)度和較好的熱焊接溫度范圍等。

TPO由碳原子和氫原子構(gòu)成，對(duì)環(huán)境的影響極小；在低溫下具有柔韌性；具備長(zhǎng)時(shí)間的尺寸穩(wěn)定性；在使用階段的任意時(shí)間點(diǎn)上都可循環(huán)再利用；可以調(diào)成任意顏色，不僅美觀，還可以利用表面白色反射日光，達(dá)到節(jié)能的效果。

TPO防水卷材可以由TPO材料的表層、底層和中間層（增強(qiáng)纖維）來(lái)構(gòu)成。目前主要的增強(qiáng)纖維為PET材質(zhì)的機(jī)織織物。TPO材料和增強(qiáng)纖維的結(jié)合可提供較高的撕裂強(qiáng)度和抗穿刺性能，以滿足機(jī)械固定安裝方式對(duì)材料性能的要求。

二、TPO防水卷材產(chǎn)品特點(diǎn)

1、TPO具有橡膠的耐侯、耐臭氧、耐久性與聚烯烴的可焊接性；

2、不含增塑劑，耐候性優(yōu)越，安全、環(huán)保；

3、耐低溫性優(yōu)，-40℃彎曲不脆裂，在低溫下具有良好的柔韌性，使用溫度范圍大；

4、耐化學(xué)品、動(dòng)植物油及烴油，耐微生物侵蝕；

5、高斷裂強(qiáng)度、高撕裂強(qiáng)度、耐根穿刺能力強(qiáng)；

6、白色或淺色，陽(yáng)光反射率高，節(jié)能，減少城市熱島效應(yīng)。

三、TPO焊接原理

TPO 在屋面卷材的分類(lèi)中，屬于高分子卷材。應(yīng)用于屋面卷材的高分子材料又分成兩類(lèi)，一類(lèi)是熱固性材料，即彈性體橡膠材料，如 EPDM；另一類(lèi)是熱塑性材料，如 PVC、TPO 等。

圖一　熱固性材料中的分子鏈交聯(lián)

所謂高分子材料，即組成材料分子的質(zhì)量很大，通常都是呈鏈狀或網(wǎng)狀的分子結(jié)構(gòu)。圖1熱固性材料結(jié)構(gòu)中的分子鏈交聯(lián)網(wǎng)狀的分子結(jié)構(gòu)更為穩(wěn)定，且物理性能更好，我們常用的高分子卷材都是網(wǎng)狀的分子結(jié)構(gòu)，網(wǎng)狀分子結(jié)構(gòu)通常也都是由鏈狀的分子交聯(lián)形成的。比如：熱固性材料，在180°C以上的高溫下，分子鏈通過(guò)硫原子的共價(jià)鍵交聯(lián)，而形成網(wǎng)狀結(jié)構(gòu)，如上圖。因?yàn)樗慕宦?lián)是通過(guò)原子之間的共價(jià)化學(xué)鍵形成的，所以交聯(lián)穩(wěn)定，不容易打開(kāi)、斷裂。因此，這類(lèi)材料無(wú)法用焊接進(jìn)行搭接操作。

而熱塑性材料通過(guò)分子鏈的纏聯(lián)，形成網(wǎng)狀結(jié)構(gòu)，就像無(wú)數(shù)條線緊緊纏在一起，穿梭織布一樣，如圖2。當(dāng)加熱的時(shí)候，熱塑性材料結(jié)構(gòu)中分子運(yùn)動(dòng)加快，分子鏈之間距離加大，原本不在一起的兩部分同樣的分子鏈很容易混在一起，待溫度降下來(lái)后重新纏聯(lián)在一起，這個(gè)過(guò)程也就是我們通常所說(shuō)的熱焊接。

圖二 熱塑性材料中的分子鏈蟬聯(lián)

四、TPO產(chǎn)品概述

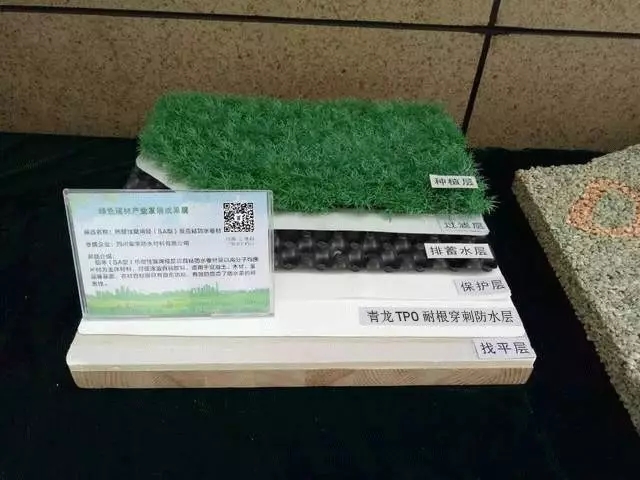

青龍防水TPO產(chǎn)品目前應(yīng)用最多的主要為耐根穿刺用H類(lèi)，單層屋面用P類(lèi)，預(yù)鋪反粘用TPO自粘膠膜。符合GB27789-2011以及GBT23457-2009兩個(gè)標(biāo)準(zhǔn)。

H類(lèi)：采用丙烯基聚烯烴彈性體為主體，以及自制功能性母料混合擠出。具備良好的焊接性能和優(yōu)越的物理性能，遠(yuǎn)在標(biāo)準(zhǔn)GB27789-2011的要求之上。其中焊接剝離強(qiáng)度高達(dá)40N/mm且卷材破壞，拉伸強(qiáng)度接近20MPa，斷裂伸長(zhǎng)率在800%以上。

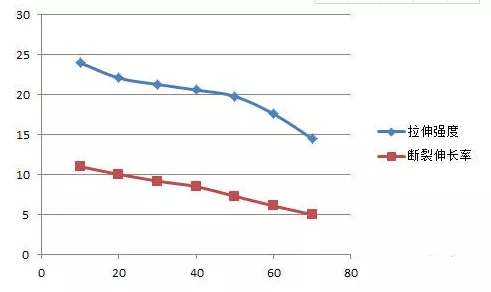

1、母料添加量與拉伸強(qiáng)度、斷裂伸長(zhǎng)率之間的關(guān)系，不同添加量的功能性母粒對(duì)主要力學(xué)性能的影響：

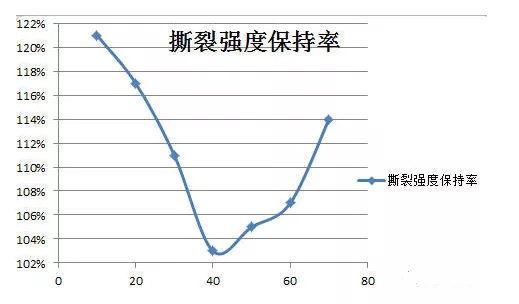

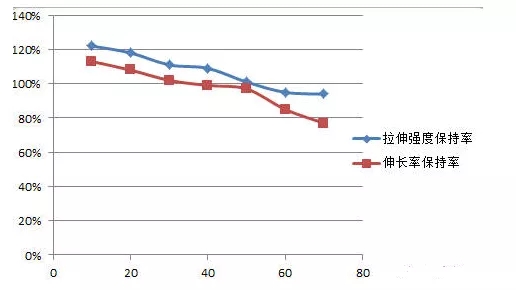

2、母粒添加量對(duì)主要力學(xué)性能保持率的影響：

其中任何比例的功能性母料加入對(duì)焊接性能幾乎無(wú)影響，都是卷材破壞，區(qū)別在于拉伸的強(qiáng)度大小。

P類(lèi)：采用丙烯基聚烯烴彈性體為主體，以及添加BASF各種助劑（紫外線吸收劑、遮光劑、抗氧劑、耐老化劑等）為主體的功能性母?；旌蠑D出。主要針對(duì)人工氣候老化而研發(fā)的產(chǎn)品。

預(yù)鋪P類(lèi)：采用丙烯基聚烯烴彈性體為主體，以及自制功能性母料混合擠出，成型后涂上熱熔型壓敏膠。其中與水泥砂漿的剝離力達(dá)到3.5~4.5N/mm，焊、粘接性能優(yōu)異，可焊可粘。其余各項(xiàng)指標(biāo)也均超過(guò)標(biāo)準(zhǔn)GBT23457-2009要求。

預(yù)鋪高性能P類(lèi)：與預(yù)鋪P類(lèi)工藝類(lèi)似，使用配方的不同導(dǎo)致力學(xué)性能超過(guò)800N/50mm；斷裂伸長(zhǎng)率高達(dá)1100%以上。其余各項(xiàng)指標(biāo)同樣在標(biāo)準(zhǔn)GBT23457-2009要求之上。

綠色、健康、環(huán)保已成為當(dāng)今社會(huì)的發(fā)展主題。TPO作為一款節(jié)能、環(huán)保的新型防水材料，蘊(yùn)藏著巨大的市場(chǎng)增長(zhǎng)空間，開(kāi)發(fā)、生產(chǎn)、推廣TPO防水卷材將具有廣闊的市場(chǎng)發(fā)展前景。
