上期我們講了裝配式建筑外墻的防水設計。今日，我們將介紹外墻節點防水

外墻的滲漏90%以上都發生在外墻節點部位，所以做好外墻節點防水對外墻整體防水具有重要意義。一般來講，只要把外墻節點部位處理好，基本上就可以避免漏水的發生。

一、女兒墻頂防水

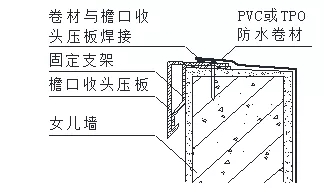

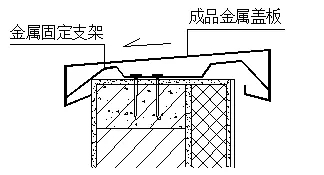

女兒墻壓頂通常采用鋼筋混凝土澆筑，女兒墻會隨著屋蓋系統熱脹冷縮變形而開裂，因此，國外基本上采用金屬制品壓頂。

女兒墻防水設計

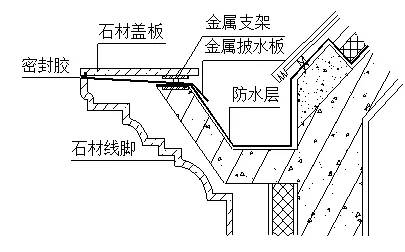

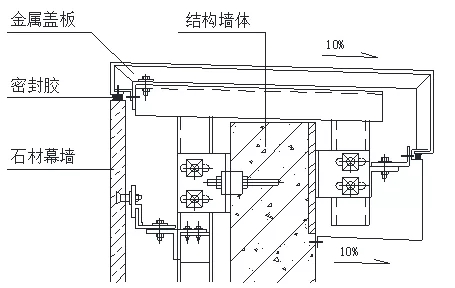

二、幕墻結構在女兒墻或檐口部位的收頭處理

在幕墻建筑中，雨水從女兒墻頂開口處進入幕墻夾層中，造成墻面滲漏水。

所以，在開口部位用密封膠進行加強處理，防止雨水滲進幕墻夾層中。

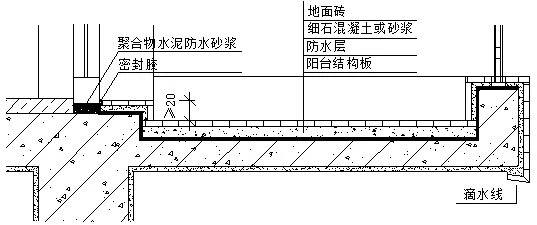

三、陽臺和雨篷的防水處理

陽臺、雨篷，無論是自身還是管道及周邊，都需要對節點部位進行防水加強處理，這些節點有：

陽臺、雨篷板結構板防水；

穿陽臺、雨篷的管道周邊滲漏水；

陽臺、雨篷排水；

門框底部密封防水 四周墻根翻邊防水。

四、外挑線腳防水處理

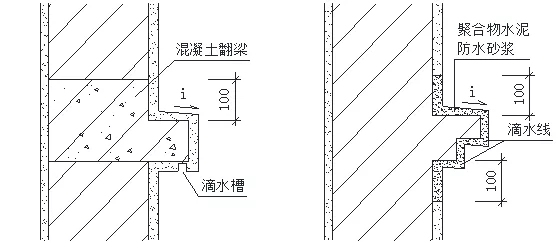

外挑線腳一般在砌墻時用混凝土同步澆筑而成，有時與樓板或結構梁合而為一，線腳外挑平面應向外找坡，坡度以不積水為原則。外挑線腳的下口應做成滴水線或滴水槽。挑線滲漏水主要是在墻體中沒有設置混凝土翻邊造成。

這樣設置，就可以避免雨水順著外墻往下流，避免滲進墻體，能很好地落到地面。

五、門、窗周邊防水

外墻滲漏水比較普遍的部位是窗框四周，雖然窗體自身的結構也會存在漏水問題，在此我們不對窗的結構性滲漏作分析。窗四周滲漏水的主要原因包括以下幾個方面：

⑴ 窗框周邊存在滲漏通道，雨水從外墻窗邊進入室內；

⑵ 無外墻防水層的外墻，整體外墻吸水后，雨水在保溫層或砂漿層內滲透，從窗框與墻體間薄弱部位進入室內；

⑶ 幕墻結構滲漏水，從窗套板引入窗邊而發生滲漏水；

⑷ 窗臺、窗楣排水不當，造成窗臺積水和雨水倒流至窗扇上，增加了滲漏水風險；

⑸ 窗體玻璃密封不嚴、窗框結構存在滲漏水通道、排水不合理等，造成雨水進入墻體而發生滲漏。

A、窗框與墻體之間縫隙防水

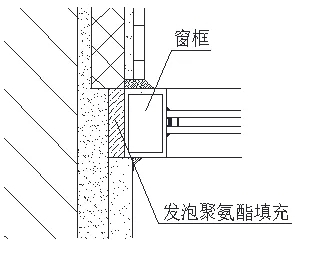

柔性填縫防水方案：

采用單組分發泡聚氨酯進行填充

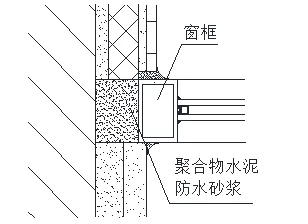

剛性填縫防水方案：

采用聚合物水泥防水砂漿，對縫隙進行分層填實

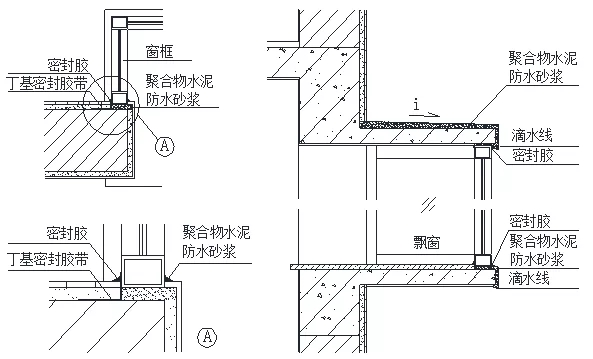

B、接縫表面采用防水材料密封

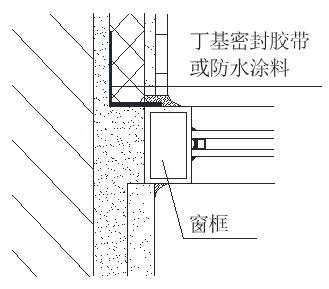

專用丁基橡膠密封膠帶通常由丁基橡膠膩?zhàn)优c無紡布復合制成，總厚度約0.4～0.8mm左右，寬度一般為50～100mm，與窗框的粘結面不少于10mm。

也可以采用防水涂料加胎基布的方法。

C、飄窗防水

飄窗是指向外挑出墻面，三面或二面都裝有玻璃的矩形或梯形凸形窗戶，也有叫"凸窗"或"挑窗"。

飄窗的頂部是一塊混凝土挑板，板面的水泥砂漿與窗上框塞縫連在一起，砂漿吸水后滲入室內。

六、穿墻管孔洞留置和防水

外墻穿墻孔洞應根據設計要求，在施工時預埋套管、預埋帶孔的混凝土塊。在使用過程中需要在外墻打孔穿管時，也可以用混凝土取芯機進行鉆孔。

預埋或后鉆孔的穿墻孔洞應向外稍作傾斜，坡度一般為5%～10%，以防雨水倒灌。

管壁空隙用發泡聚氨酯進行填充密封，也可采用專用膠泥進行密封。

七、混凝土梁、柱與砌體墻接縫

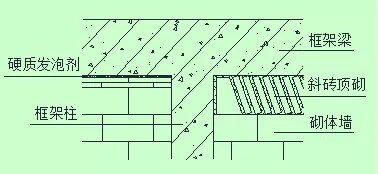

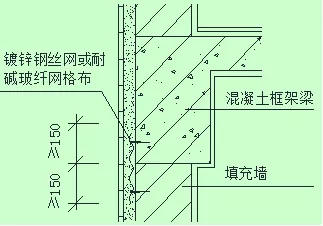

填充墻在框架梁底的收頭處理主要有兩種方法。一是用傳統的斜磚頂砌方法，二是用發泡聚氨酯填縫法。接縫迎水面剛性防水措施：覆蓋不小于300mm寬的熱鍍鋅鋼絲網，聚合物水泥防水砂漿；半剛性防水措施：粘貼不小于200mm寬表面覆有無紡布的柔性接縫帶，表面可直接水泥砂漿或粘貼面磚。

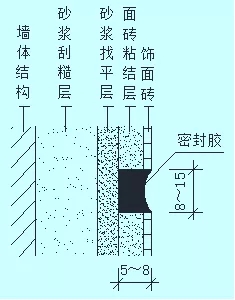

八、墻面分格縫防水

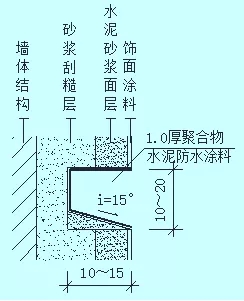

墻面分格縫的防水分為：凹縫涂料防水、密封膠嵌縫防水。

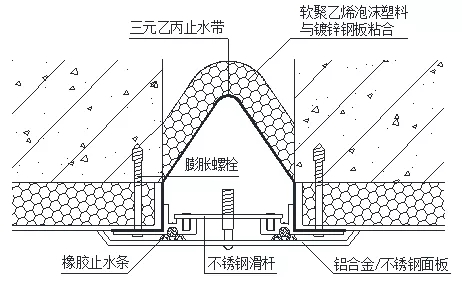

九、外墻變形縫防水

外墻變形縫包括沉降縫、伸縮縫、防震縫，外墻變形縫防水的主要方法是采用具有防水功能的各種成品變形縫蓋縫裝置，將變形縫適應變形與防水相結合，起到功能與美觀一致的效果。
